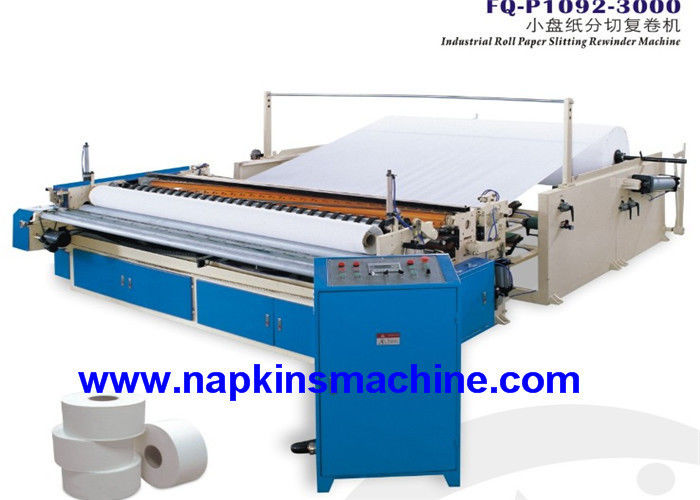

Kundenspezifische Drucktoilettenpapier-Rollenschneidemaschine mit Prägungssystem
Beschreibung
Volle automatische Toiletten-Rolle, die Punkt-zu-Punktlaminierungs-Maschine prägt
ist, das rohe Papier in verschiedene Größen entsprechend zu durchlöchern und zu schneiden gefordert. Das Endprodukt ist, im guten Auftrag und mit Gleichheitsspannung ordentlich. Es hat die Eigenschaft der Kompaktbauweise-, einfacher und stabileroperation, weniger Stromverbrauch. Diese Ausrüstung ist justierbar, das erbetene Endprodukt zu treffen. Dieses Modell ist die ideale Ausrüstung für Papierherstellungsfabrik und Papierverarbeitungsfabrik.
Diese Maschine ist, aus Stand des Rohstoffs, Papierbeförderungseinheit, die Prägungseinheit zu bestehen, durchlöchert Einheit, Rolleneinheit, Stromsteuerung und schneidet System
Ausrüstungs-Funktion u. Charakter:
1. wird das Abwickeln des riesigen Rollenpapiers durch flachen Gurt und seine Fütterungsgeschwindigkeit und -spannung gedrückt und eingezogen
gesteuert durch einen stepless Drehzahlregler.
2. Die Komponente werden durch synchronen Gurt, die Perforationsabstands- und Rollenspannung gefahren
seien Sie justierbar.
3. sind Maschinenklammer und perforierte Messerrolle in der Starrheit hoch, mit gutem antiseismischem und stabil,
lebhafte Operation.
4. das Tragen, die elektrischen Komponenten und der synchrone Gurt sind chinesische berühmte Marken.
* ein Satz der Prägewalze und ein Satz Kleber Einheit anwendend können gemäß der Anforderung der cliets, es zusätzlich hinzugefügt werden können Geschirrtuch produzieren. 1-3 kann Farbdruckgerät (weicher Kupferdruck) durch die Anforderung des Kunden, es zusätzlich hinzugefügt werden kann Toilettenpapier oder Geschirrtuch mit Druckmuster produzieren.
Parameter
|
Maschinenart
|
1092
|
1575
|
1760
|
2200
|
2500
|
2800
|
3000
|
3200
|
|
Maximale Breite des rohen Papiers
|
1300mm
|
1800mm
|
2000mm
|
2200mm
|
2500mm
|
2800mm
|
3000mm
|
3200mm
|
|
Äußerer Durchmesser des rohen Papiers
|
1200mm (andere spezifiziert zu werden Größe)
|
|
Papierabwickelnstand
|
1-3 Schicht (die Menge. von den rohen spezifiziert zu werden Papierrollen) (bestellt werden)
|
|
Innerer Durchmesser der rohen Hülse
|
3" (76.2mm) (andere spezifiziert zu werden Größe)
|
|
Parametereinstellung
|
HMI-Operationsschnittstelle/Touch Screen
|
|
Programmierungssteuerung
|
PLC
|
|
Bremsen
|
Elektronische /Air-Druckregelung
|
|
Maschinengeschwindigkeit
|
0-200m/min
|
|
Arbeitsgeschwindigkeit
|
0-180m/min
|
|
Äußerer Durchmesser des Endprodukts
|
90-135mm (andere spezifiziert zu werden Größe)
|
|
Innerer Durchmesser des Endproduktkernes
|
25-50mm
|
|
Steuerung äußeren Dia. Finished
|
Elektronisches /pneumatic
|
|
Perforation
|
4 Stücke weiche Blätter des Ambosses, Größe ist 108±2mm (andere spezifiziert zu werden Größe)
|
|
Perforation von Größe
|
Seien Sie justierbar
|
|
Druckluftanlage
|
Luftkompressor 3HP, mit dem min. Druck ist 5kg/cm2pa (geliefert vom Benutzer)
|
|
Steuerspannung
|
Stabiles voltageDC24V
|
|
Mechanische Struktur
|
Wandplattenart
|
|
Mechanisches Getriebe
|
Stepless-Getriebe
|
|
Getriebemethode
|
Gliederkette
|
|
Energie
|
variables Geschwindigkeitsregulieren der Frequenz 5.5-22kw
|
|
Steuerung der Perforation
|
Pneumatisch
|
|
Zusatzfunktion (bestellt werden)
|
|
Prägung
|
Einzelne Prägung, doppelte Prägung, Stahl zur Stahlprägung, pneumatische Prägung
|
|
Rand – prägend
|
Prägungsgerät des speziellen pneumatischen Randes
|
|
Kleben
|
Geschirrtuch: Punkt-zu-Punktkleben/Punkt zum mit Seiten zu versehen klebend
|
|
Dekoratives klebendes System
|
Muster ist gemäß des Prägungsentwurfs
|
Technische Anforderung
Rohes Papier
(1) Größe: Diameter≤1100mm, (rohes Papier-Diameter*Width);
(3) innerer Durchmesser: 76.2mm
Papier-Fütterungsteil
(1) drei Schichten und Gurt, zum des Papiers zu liefern und gesteuert durch Pumpe;
(2) drei Stücke ursprüngliche Achse mit Spannungsklammer (3-Zoll-Hülse und Wellenärmel); Größe justierbar;
(3) pneumatisches ladendes Papiergerät
(4) rohe manuelle Papieranpassung
Automatisches coreless Gerät
Prägungsteil
(1) ein gesetzter Stahl zur Gummiprägungseinheit (Prägungsmuster angeboten vom Käufer)
Rückspulenteil
(1) schellte der innere justierbare Durchmesser: 15mm-60mm
(2) Durchmesser von Endprodukten: 90-130 Millimeter
(3) justieren volle automatische Rückspulenperforierungsgröße
(4) unter Verwendung der oberen führenden Papiersorte Rückspulenendprodukte und Stoßknopf, zum des rohen Papiers zu führen
(5) unter Verwendung der internationalen modernen PLC-Computerprogrammierungstechnologie, variablen der Frequenzgeschwindigkeitsregelung und DER HMI-Schnittstelle
(6) Dichtung: automatische Zutaten, klebend, versiegelnd
Steuerteil
(1) Notgerät;
(2) Spannung: Hauptmotor 7.5KW AC380V 50HZ,
(3) erforderte Luftdruck weniger als 0,5 MPA (geliefert vom Benutzer)
(4) stabilisiertes Gerät der elektromagnetischen Geschwindigkeit
Elektrische Teile und andere Teile brennen ein
|
NEIN
|
Name
|
Marke
|
Ursprünglicher Platz
|
|
1
|
Frequenz-Platte
|
Siemens
|
Deutschland
|
|
2
|
Motor
|
Siemens
|
Deutschland
|
|
3
|
Pneumatische Teile
|
Schneider
|
Deutschland
|
|
4
|
Messerlager
|
NSK
|
Japan
|
|
5
|
Stahl
|
SKD
|
Japan
|
|
6
|
Touch Screen
|
Delta
|
Taiwan
|
Fabrik-Verkaufs-niedriger Preis-Seidenpapier-Fertigungsstraße-Toilettenpapier, das Maschine für Verkauf herstellt
Eigenschaften:
Automatisches Hochgeschwindigkeitstoilettenpapier Maxi Roll Rewinding Machine ist für Toilettenpapierrolle/die Maxi Rollenverarbeitung.
Maschine haben Fütterungseinheit des Kernes, kann beide mit und ohne Kern tun. Rohstoff von der riesigen Rolle nach der vollen Prägung oder Randprägung, dann Perforierung, Endenausschnitt und den Endstückkleber sprühen, ein Klotz zu werden. Dann kann es Funktion mit der Schneidemaschine und Verpackungsmaschine, die Endprodukte werden. Die Maschine wird durch PLC, Leute laufen lassen es durch Touch Screen gesteuert, der ganze Prozess ist automatisch, einfach zu benützen, die Mannkosten zu senken. Und unsere Maschine kann nach Ansicht der Kunden Anforderungen speziell-gemacht.
|
Modell
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Riesiges Rollenmax. Breite
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Max. riesiges Rollendurchmesser
|
2-3 Stände (pls spezifizieren, wann Auftrag)
Papiergrammgewicht 13-16 g/m2
|
|
Riesiges Rollenstellungen
|
Standardφ3“ (76.2mm) (andere Größen spezifizierten)
|
|
Dateneinstellung
|
HMI
|
|
Programmsteuerung
|
PLC, Touch Screen
|
|
Lassen Sie Geschwindigkeit laufen
|
0-230m/min 15000-25000 rolls/8hours
|
|
Äußerer Durchmesser des fertigen Klotzes.
|
φ90-140mm
|
|
Innerer Durchmesser des fertigen Klotzes.
|
φ38-76mm
|
|
Perforierungs-Abstand
|
100-150mm
|
|
Mechanisches Fahren
|
Fahren durch Stepless-Getriebe
|
|
Luft - System
|
3HP Luftkompressor, Min. des Drucks 5kg/cm2pa (stellen Sie vom Benutzer) zur Verfügung
|
|
Hauptfahren
|
Frequenzumsetzungsgeschwindigkeit vorgeschriebenes 7.5-15KW 380V, 50HZ
|
|
Prägungseinheit
|
Stahl zum Gummi
|
|
Maße
|
6x3x1.7 (Höhe der Breite x der Länge x); (M)
|
|
Gewicht
|
3T-4T (hängt vom Modell ab, das Sie haben)
|
|
Wahlen:
|
|
|
Prägungs-Rolle
|
Flacher, einzelner Satz, doppelte Sätze kann bestellt werden
|
|
Farbdruck-Einheit
|
1-2 können Farben Auftrag sein
|
|
Laminierungs-Einheit
|
Kann bestellt werden
|
|
Rand-Prägungslinie
|
Stahl zum Stahl funktionieren durch pneumatisches
|
Deco-Farblaminierungs-Teile:
