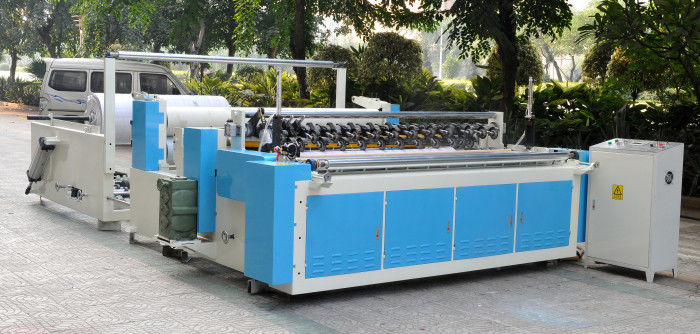

Plc-Steuergroße riesiges Rollentoiletten-Rolle, die Maschine herstellt

Prägeartige Rückspulentoiletten-Rollenfertigungsstraße von der großen riesigen Rolle





Beschreibung

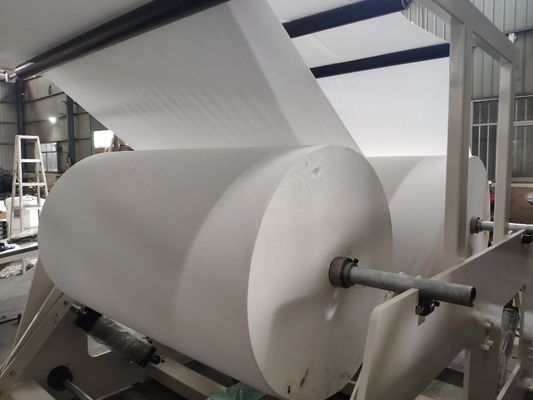

 Automatisches Toiletten-Gewebe-Rollenwird PRÄGUNGSperforations-und -c$rückspulenmaschine benutzt, um kleine Toilettenrolle aus großer riesiger Rolle zu produzieren. Die Breite der riesigen Rolle ist von 1800-3500 Millimeter, zum von zu wählen. Die ganze Linie Arbeit glatt und stabiles laufen lassen, die Arbeitskosten sparend. Es ist beste Wahl für das produzierende Toilettengewebe.





Parameter



Maschinenart	1092	1575	1760	2200	2500	2800	3000	3200
Maximale Breite des rohen Papiers	1300mm	1800mm	2000mm	2200mm	2500mm	2800mm	3000mm	3200mm
Äußerer Durchmesser des rohen Papiers	1200mm (andere spezifiziert zu werden Größe)
Papierabwickelnstand	1-3 Schicht (die Menge. von den rohen spezifiziert zu werden Papierrollen) (bestellt werden)
Innerer Durchmesser der rohen Hülse	3" (76.2mm) (andere spezifiziert zu werden Größe)
Parametereinstellung	HMI-Operationsschnittstelle/Touch Screen
Programmierungssteuerung	PLC
Bremsen	Elektronische /Air-Druckregelung
Maschinengeschwindigkeit	0-200m/min
Arbeitsgeschwindigkeit	0-180m/min
Äußerer Durchmesser des Endprodukts	90-135mm (andere spezifiziert zu werden Größe)
Innerer Durchmesser des Endproduktkernes	25-50mm
Steuerung äußeren Dia. Finished	Elektronisches /pneumatic
Perforation	4 Stücke weiche Blätter des Ambosses, Größe ist 108±2mm (andere spezifiziert zu werden Größe)
Perforation von Größe	Seien Sie justierbar
Druckluftanlage	Luftkompressor 3HP, mit dem min. Druck ist 5kg/cm2pa (geliefert vom Benutzer)
Steuerspannung	Stabiles voltageDC24V
Mechanische Struktur	Wandplattenart
Mechanisches Getriebe	Stepless-Getriebe
Getriebemethode	Gliederkette
Energie	variables Geschwindigkeitsregulieren der Frequenz 5.5-22kw
Steuerung der Perforation	Pneumatisch
Zusatzfunktion (bestellt werden)
Prägung	Einzelne Prägung, doppelte Prägung, Stahl zur Stahlprägung, pneumatische Prägung
Rand – prägend	Prägungsgerät des speziellen pneumatischen Randes
Kleben	Geschirrtuch: Punkt-zu-Punktkleben/Punkt zum mit Seiten zu versehen klebend
Dekoratives klebendes System	Muster ist gemäß des Prägungsentwurfs



Technische Anforderung



Rohes Papier



(1) Größe:  Diameter≤1100mm, (rohes Papier-Diameter*Width);

(3) innerer Durchmesser:  76.2mm



Papier-Fütterungsteil



(1) drei Schichten und Gurt, zum des Papiers zu liefern und gesteuert durch Pumpe;

(2) drei Stücke ursprüngliche Achse mit Spannungsklammer (3-Zoll-Hülse und Wellenärmel); Größe justierbar;

(3) pneumatisches ladendes Papiergerät

(4) rohe manuelle Papieranpassung



Automatisches coreless Gerät



Prägungsteil



(1) ein gesetzter Stahl zur Gummiprägungseinheit (Prägungsmuster angeboten vom Käufer)



Rückspulenteil



(1) schellte der innere justierbare Durchmesser:  15mm-60mm

(2) Durchmesser von Endprodukten:  90-130 Millimeter

(3) justieren volle automatische Rückspulenperforierungsgröße

(4) unter Verwendung der oberen führenden Papiersorte Rückspulenendprodukte und Stoßknopf, zum des rohen Papiers zu führen

(5) unter Verwendung der internationalen modernen PLC-Computerprogrammierungstechnologie, variablen der Frequenzgeschwindigkeitsregelung und DER HMI-Schnittstelle

(6) Dichtung:  automatische Zutaten, klebend, versiegelnd



Steuerteil



(1) Notgerät;

(2) Spannung: Hauptmotor 7.5KW AC380V 50HZ,

(3) Luftdruck erforderte weniger als 0,5 MPA (geliefert vom Benutzer)

(4) stabilisiertes Gerät der elektromagnetischen Geschwindigkeit





Elektrische Teile und andere Teile brennen ein



NEIN	Name	Marke	Ursprünglicher Platz
1	Frequenz-Platte	Siemens	Deutschland
2	Motor	Siemens	Deutschland
3	Pneumatische Teile	Schneider	Deutschland
4	Messerlager	NSK	Japan
5	Stahl	SKD	Japan
6	Touch Screen	Delta	Taiwan
