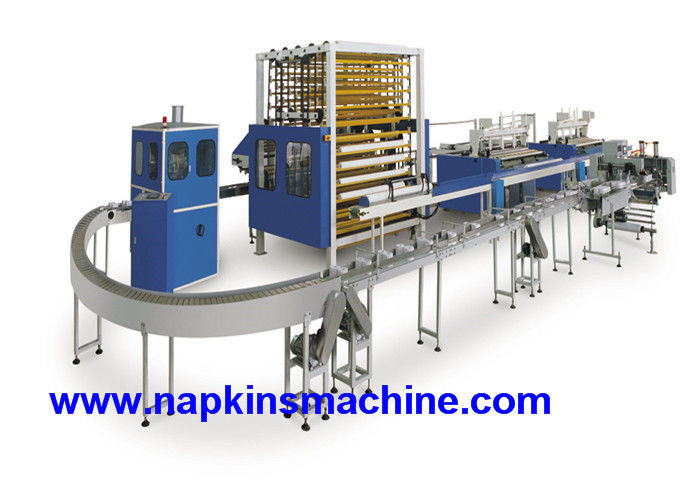

Hochgeschwindigkeitstoiletten-Rollenfertigungsstraße, Toiletten-Rollenpapier-Kern-Maschine
Beschreibung
Die volle automatische Toiletten-Seidenpapier-Rolle, die Maschinen-Fertigungsstraße macht, ist das neueste Modell, das auf Basis unserer quondam automatischen Wiederwinde und fremd verbessert wird
Technologie.
Viel moderne Steuerungstechnik werden in dieser Linie, wie eingesetzt: Programm-Logik Kontrollsystem; HMI;
ein chinesisch-englischer Schalter des Knopfes; synchroner Frequenzumsetzungs-Antrieb; Integration von Mechanikern, von Elektrik und von Foto. Sie ist
ausgerüstet mit ganzen Probleminformationen. Es kann jede Aktion des rewinder ermitteln und justieren
das rewinder in der optimalen Situation automatisch halten. Zum Beispiel: Es gibt ein Netzspannungssystem herein
die Linie, kann es Stellgeschwindigkeit entsprechend der Spannung des Netzes, also kann es unterschiedliche Art der riesigen Rolle anpassen.
So ist es die beste Wahl, zum des erstklassigen Badezimmergewebes und -Geschirrtuches für Papierunternehmen zu produzieren.
Die Eigenschaften des rewinder sind, wie folgt:
1, Unwind wird mit Frequenzumsetzungskontrollsystem der Endlosschleife ausgerüstet.
2, wenn die Netze nicht übereinstimmen, können Sie den Notenknopfschirm an betreiben, um den Tunnel-bohrwagen zu bewegen, bis zu rollen
Netze stimmen überein.
3, wenn die Kerneinheit Kern nicht ermitteln kann, oder Kern aufbraucht, die Maschine alarmieren, um Betreiber zu erklären oder
Arbeitskräfte, zum einiger Kerne an der Kernklammer zu setzen.
4, wenn die Maschine läuft, Netz brechen plötzlich aus Grund der Geschwindigkeitsänderung scharf von ab
Problem von der riesigen Rolle.
5, Grad Enge können justiert werden, während ein Klotz rückspult. Er kann unterschiedlichen Grad an produzieren
Enge in einem Klotz.
6, wenn ein Klotz rückspult, der folgende Kern ist bereit.
7, aus dem Grund des Einsetzens der neuen Technologie: Programm-Logik Kontrollsystem; synchroner Frequenzumsetzungs-Antrieb; Integration von Mechanikern, von Elektrik und von Foto.
8, wenn der fertige Klotz kommen, Eichmeister anzubinden, Zutat, das Klebersprühen und Dichtung können an beendet werden
die gleiche Zeit.
9, Prägungseinheit und Kleberapplikator, Prägungseinheit des Randes, Drucksystem ist Auftrag durch Kunden.
Parameter
|
Maschinenname
|
Vollautomatisches Rewinder
|
|
Modell
|
1092/1575/1760/2200/2500/2900
|
|
Maximale Breite
vom rohen Papier
|
1350/1750/2000/2150/2400/2800 Millimeter,
andere spezifiziert zu werden Größen
|
|
Maximaler Außendurchmesser
vom rohen Papier
|
1100mm, andere spezifiziert zu werden Größen
|
|
Innerer Durchmesser
von der rohen Hülse
|
3", 76 Millimeter, andere spezifiziert zu werden Größen
|
|
Außendurchmesser der Fertigware
|
90-135mm, andere spezifiziert zu werden Größen
|
|
Produktdurchmessersteuerung
|
elektrisch/pneumatisch
|
|
Geschwindigkeit
|
0~200m/min
|
|
Operationsgeschwindigkeit
|
180m/min
|
|
Energie
|
variable Geschwindigkeit der Frequenz 5.5~22kw
Regulieren
|
|
Parametereinstellung
|
HMI (kann mit Touch Screen ausgerüstet werden
Operationsplatte)
|
|
Verfahrenssteuerung
|
PLC
|
|
Bremse
|
electric&pneumatic Steuerung
|
|
Druckluftanlage
|
Luftkompressor 3HP, der der minimale Druck
ist 5kg/cm2pa (geliefert vom Benutzer)
|
|
Perforation des Blattes
|
4 PC winden sich Blätter
|
|
Perforation von Größe
|
108mm (+-2mm)
|
|
Maß und Gewicht
|
hängt vom Modell und von der Konfiguration ab
|
|
*Options
|
|
|
*Adjustable Perforation
Größe
|
4 Blätter: 90-140mm
2 Blätter: 200-350mm
1 Blatt: 200-500mm (+-3mm)
, spezifiziert werden
|
|
*Backstand
|
1~3 üben (Falten) aus, spezifiziert zu werden
|
|
*Embossing
|
einzelne Prägung, Doppeltprägung, Stahl
zu Stahl (Punkt-zu-Punkt-/konvexer Körper zu planieren),
Stahl zu felted, Stahl, um woolen zu tapezieren, Stahl
zu Gummi pneumatisch, spezifiziert werden
|
|
*Edge-embossing
|
unabhängiges pneumatisches, Stahl zum Stahl, sein
spezifiziert
|
AKKUMULATOR
|
EINZELTEIL
|
2900
|
|
Klotzdurchmesser
|
2850mm
|
|
Klotzdurchmesser
|
Φ90~Φ135mm
|
|
Effektive Klotz Menge
|
300logs
|
|
Geschwindigkeit
|
20 Klotz/Minute
|
|
Energie
|
3KW
|
KLOTZ Säge
|
Klotzlänge
|
1500mm-2700mm
|
|
Klotzzufuhr
|
Fütterungssystem der Servosteuerung
|
|
Geschwindigkeit
|
160cuts/min, 4rolls/cut
|
|
Fütterungskanal
|
4channels
|
|
Reibendes System
|
Das pneumatische Reiben, Parameter kann auf Bedienfeld eingestellt werden
|
|
Kreisblattdurchmesser
|
Φ610mm
|
|
Schnitt von Toleranz
|
±1mm
|
|
Klotzgröße
|
Φ90~135mm
|
|
StaubAnsaugsystem
|
Entfernen Sie das Gewebe und den Schleifstaub
|
|
Kontrollsystem
|
PLC
|
|
Installationsenergie
|
Hauptmotor: 15KW
|
Elektrische Teile und andere Teile brennen ein
|
NEIN
|
Name
|
Marke
|
Ursprünglicher Platz
|
|
1
|
Frequenz-Platte
|
Siemens
|
Deutschland
|
|
2
|
Motor
|
Siemens
|
Deutschland
|
|
3
|
Pneumatische Teile
|
Schneider
|
Deutschland
|
|
4
|
Messerlager
|
NSK
|
Japan
|
|
5
|
Stahl
|
SKD
|
Japan
|
|
6
|
Touch Screen
|
Delta
|
Taiwan
|
Fabrik-Verkaufs-niedriger Preis-Seidenpapier-Fertigungsstraße-Toilettenpapier, das Maschine für Verkauf herstellt
Eigenschaften:

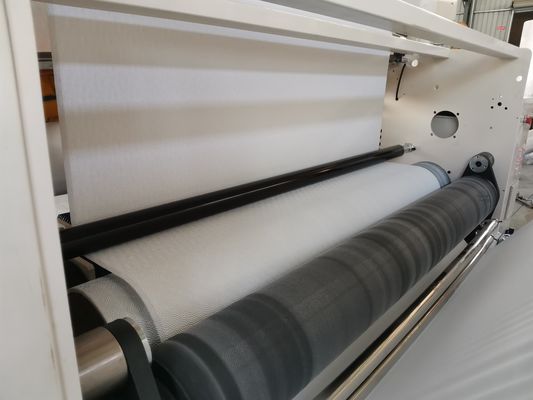

Automatisches Hochgeschwindigkeitstoilettenpapier Maxi Roll Rewinding Machine ist für Toilettenpapierrolle/die Maxi Rollenverarbeitung.
Maschine haben Fütterungseinheit des Kernes, kann beide mit und ohne Kern tun. Rohstoff von der riesigen Rolle nach der vollen Prägung oder Randprägung, dann Perforierung, Endenausschnitt und den Endstückkleber sprühen, ein Klotz zu werden. Dann kann es Funktion mit der Schneidemaschine und Verpackungsmaschine, die Endprodukte werden. Die Maschine wird durch PLC, Leute laufen lassen es durch Touch Screen gesteuert, der ganze Prozess ist automatisch, einfach zu benützen, die Mannkosten zu senken. Und unsere Maschine kann nach Ansicht der Kunden Anforderungen speziell-gemacht.
|
Modell
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Riesiges Rollenmax. Breite
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Max. riesiges Rollendurchmesser
|
2-3 Stände (pls spezifizieren, wann Auftrag)
Papiergrammgewicht 13-16 g/m2
|
|
Riesiges Rollenstellungen
|
Standardφ3“ (76.2mm) (andere Größen spezifizierten)
|
|
Dateneinstellung
|
HMI
|
|
Programmsteuerung
|
PLC, Touch Screen
|
|
Lassen Sie Geschwindigkeit laufen
|
0-230m/min 15000-25000 rolls/8hours
|
|
Äußerer Durchmesser des fertigen Klotzes.
|
φ90-140mm
|
|
Innerer Durchmesser des fertigen Klotzes.
|
φ38-76mm
|
|
Perforierungs-Abstand
|
100-150mm
|
|
Mechanisches Fahren
|
Fahren durch Stepless-Getriebe
|
|
Luft - System
|
3HP Luftkompressor, Min. des Drucks 5kg/cm2pa (stellen Sie vom Benutzer) zur Verfügung
|
|
Hauptfahren
|
Frequenzumsetzungsgeschwindigkeit vorgeschriebenes 7.5-15KW 380V, 50HZ
|
|
Prägungseinheit
|
Stahl zum Gummi
|
|
Maße
|
6x3x1.7 (Höhe der Breite x der Länge x); (M)
|
|
Gewicht
|
3T-4T (hängt vom Modell ab, das Sie haben)
|
|
Wahlen:
|
|
|
Prägungs-Rolle
|
Flacher, einzelner Satz, doppelte Sätze kann bestellt werden
|
|
Farbdruck-Einheit
|
1-2 können Farben Auftrag sein
|
|
Laminierungs-Einheit
|
Kann bestellt werden
|
|
Rand-Prägungslinie
|
Stahl zum Stahl funktionieren durch pneumatisches
|
Deco-Farblaminierungs-Teile:
