Abschminktuch-Falten-Maschinen-und Verpackungsmaschine-Papier-Fertigungsstraße
Beschreibung

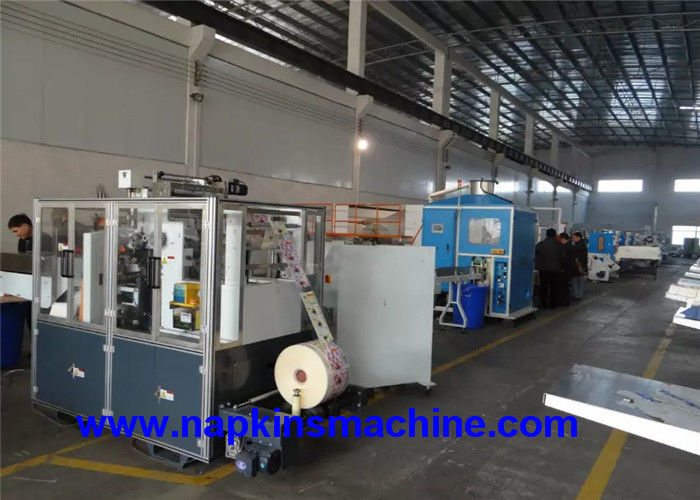

Automatisches Hochgeschwindigkeitsabschminktuch-Papierfertigungsstraße-Servomotorantriebs-IS-IS hauptsächlich für die Produktion von eingepackten Abschminktüchern, von weich zeichnenden Abschminktüchern und von V Faltenpapierhandtücher. Das ganze Produktionsverfahren geht so: rohes Papiervorschub in die faltende Maschine und gefalteten in den Abschminktuchertrag, aufgeschlitzt und automatisch sortiert und in KastenVerpackungsmaschine oder in Plastikverpackungsmaschine geladen. Diese Fertigungsstraße wird nach Europa exportiert und Südostasien und andere Märkte, hat das Lob der neuen und Stammkunden gewonnen. Es nimmt modernes Programmiersystem PLC-Computers an und Geschwindigkeit justieren durch Inverter, automatische stapelnde Einheit. HMI-Operationsplatte, zum aller Daten einzugeben.
Spezifikation
|
Modell
|
2L
|
3L
|
4L
|
5L
|
6L
|
10L
|
Andere spezifiziert zu werden Größen.
|
|
Riesiges Rollenbreite
|
400mm
|
600mm
|
800mm
|
1000mm
|
1200mm
|
2000mm
|
|
Ausgebreitete Größe
|
200x200mm±2mm 210x210mm±2mm 250x230mm±2mm
|
|
Gefaltete Größe
|
200x100mm±2mm 210x105mm±2mm 250x115mm±2mm
|
|
Riesiges Rollendurchmesser
|
≤1200mm.
|
|
Innerer Kerndurchmesser
|
3" (76mm)
|
|
Rohstoff
|
13-18 g/m2 für 2 Falten, 18-35 g/m2 für einlagiges hölzernes Massengewebe.
Anderes besonders angefertigt zu werden g/m2.
Anderes Material wie der besonders angefertigt zu werden Vliesstoff oder Airlaid.
|
|
Produktions-Geschwindigkeit
|
900-1200 Blatt/Minute/Weg, abhängig von Größen, Papierqualität und Arbeitskraftoperation.
|
|
Faltender Abschnitt
|
Vakuumfalte mit Vakuumpumpe.
Falte V/Interfold. N-Falte, m-Falte, besonders angefertigt zu werden c-Falte oder spezielle Falte.
Obermesser regelten, die unteren drehenden Blätter.
|
|
Abrollmaschinen-Abschnitt
|
Hinterer Stand zwei.
Automatische ladende riesige Rolle pneumatisch.
Mit breitem flachem riemengetriebenem.
Wenn das Spannungssystem manuell durch Kegelflaschenzug justiert ist
Angetrieben durch unabhängigen Motor, jede riesige Rolle gesteuert durch einen unabhängigen Motor. KEINE Kette.
|
|
Prägungsabschnitt
|
Stahl zu den Gummiprägungseinheiten.
Pneumatisches Kontrollsystem. Gesteuert durch Zylinder.
Mit geglaubtem Ölwischer für das Entfernen der statischen Elektrizitäts, vergeudet Gewebe und wischt von den Rollen ab.
|
|
Spannungssystem
|
Manuell justiert durch Kegelflaschenzug oder -Drehzahlregler.
|
|
Zählung des Systems
|
Pneumatische Zählung.
Schwanken Sie linksrechts die Zählung oder Tintenkennzeichen.
|
|
Kontrollsystem
|
Frequenzgeschwindigkeitsregelung (Invertersteuerung)
STOSS-Funktion
Notausfunktion
Selbsthalt, wenn Papier bricht.
Optische Sensor-Entdeckung
|
|
Installierte Energie
|
4-11KW für Hauptmotor, 7.5-37 Kilowatt für Vakuumpumpe, 3phase 380V 50hz oder besonders angefertigt.
|
|
Luftdruck
|
0.5Mpa (vorbereitet vom Kunden).
|
|
Schnitt des Systems
|
|
Schneidemaschinen
|
Klotz-Säge
|
Selbstband-Säge
|
|
Schnittgeschwindigkeit
|
80-130 Schnitt/Minute/Kanal x 1 oder 2 Kanäle
|
40-70 Schnitt/Minute
|
|
Durchführbare Gewebebündelgrößen
|
Breite: 45 Millimeter - 120 Millimeter, justierbar
Höhe: 30mm -140 Millimeter, justierbar
Länge: 200-2800mm von der willkürlichen Längenservospurhaltung (justierbar)
|
|
Schnitt von Größen
|
Servospurhaltung, justierbar.
|
|
Kontrollsystem
|
Servospurhaltung, PLC-Steuerung, LCD-Notenbildschirmanzeige.
|
|
Installierte Energie
|
8KW, AC380V 50hz oder besonders angefertigt.
|
4KW, AC380V 50hz oder besonders angefertigt.
|
|
Verpackendes System
|
|
Maschinen
|
Voll-Selbstkarton-Kasten-Verpackungsmaschine
|
Voll-Selbstweiche Art Plastikverpackungsmaschine
|
|
Verpackende Geschwindigkeit
|
25-30 Kasten/Minute
|
60-75 Tasche/Minute
|
|
Installierte Energie
|
0.75Kw für Hauptmotor 2.4Kw für Heizkraft,
3phase 380v 50hz oder besonders angefertigt.
|
5.4Kw für Hauptmotor 3.6Kw für Heizkraft,
3phase 380v 50hz oder besonders angefertigt.
|
|
Optionale Einzelteile
|
|
Laminierungs-Abschnitt
|
Genistet zu genisteter oder Punkt-zu-Punktlaminierung.
|
|
Prägungsabschnitt
|
Stahl zum Stahl oder Stahl zum Gummi.
Neu-erneuerte Prägungstechnologie.
|
|
Druck des Abschnitts
|
1-4 Farbflexographisches Drucken
Wasserbasiertes Tintendrucken
Keramisches anilox
Trocknersystem
Geschlossenes Drucksystem
|
|
Selbstnetz-Führer-System
|
Elektrisches System
|
|
Selbstnetzspannungssystem
|
Berühmte Marke
|
Hauptspezifikation
Kosmetiktuch-Papierproduktionsablauf-Flussdiagramm: unrewinding riesige Rolle --Prägungseinheit ---faltende Einheit ----Aufschlitzen (Ausschnitt) ---Zählung ---Ertrag.
Stände des Rollen 1.Jumbo: 2: Wallboardart strcutuer, 20mm Stärke-Stahlplatte
2. Mian-Maschinenstruktur: Wallboardart strcutuer, 50mm Stärke-Stahlplatte
3. Ausgerüstet mit pneumatischer Art breiter Gurt, um Papier zu übermitteln, hat jede riesige Rolle unabhängigen Spanner und Linksrechtsjustierkörper.
4.Pneumatic, das riesiges Rolleneinheit anhebt, um die Arbeitsstärke zu verringern.
Halt 5.Auto, wenn Papier bricht, um den Abfall des Papiers zu verringern
6. Schnitthöhe ist von 100-210mm frei justierbar.
5. optionale Einheiten: Prägungseinheit und Prägungseinheit des Randes.
absorbierendes System Stoßes des Vakuum 8.Roots mit starkem Sog, Unterdruck ist stabil.
9. nimmt moderne Siemens PLC-computor Programmsteuerung, Siemens-Frequenzinverter an, um Geschwindigkeit zu justieren,
10. Selbstzählung und Stapel, mit Touch Screen Parameter-Einstellungen vereinbaren
11. Prägungseinheit: Stahl zum Stahl
Elektrische Teile und andere Teile brennen ein
|
NEIN
|
Name
|
Marke
|
Ursprünglicher Platz
|
|
1
|
Motor
|
Siemens
|
China
|
|
2
|
Pneumatische Teile
|
Omron
|
Deutschland
|
|
3
|
Vakuumpumpe
|
Longtech
|
Taiwai
|
|
3
|
Frequenzumsetzer
|
Delta
|
Taiwai
|
Produkt-Beschreibung
Abschminktuch-Maschinen-Papier-Produkt der hohen Qualität, das Maschinerie herstellt
Eigenschaften:
Abschminktuch, das Maschinenfunktionsfluß macht: Die riesigen Rollen, die in die gewünschte Breite aufgeschlitzt worden sind, werden durch die aufschlitzenden Zylinder geschnitten und interfolded dann in interoverlapped rechteckige Abschminktuchblätter.
Diese Maschine nimmt unabhängigen Servomotorantrieb und automatische Schlaufenziehersteuerung automatische Markierungsfunctings an. Es featurse der Hochgeschwindigkeits-, netten Falte und der einfachen Operation.
Stahl des Auftrages 1.Can zu den Gummiprägungsrollen, pneumatisch getrennt.
Gestell 2.Wallboard und laufende Stabilität der Maschine und extrem gut und schnell.
Laden des riesiges Rollen 3.Pneumatic, pneumatisches fahrendes Papier, stepless Geschwindigkeit additionstment und Netzspannungssteuerung.
4.Equipped mit Wurzelart Vakuumpumpe für stabile Ausführung die Maschine.
verschiedene Breite der Produkte 5.Make als Anforderung.
6.Equipped mit der Prägungseinheit des Randes, zum des plise zusammen zu halten.
Maschine 7.The stoppt wenn das gebrochene Papier. Sie vermeidet den Abfall, der durch kein gebrochenes Papier oder Papier verursacht wird.
Netz 8.The kann auf der Maschine durch die zwei Stoßknöpfe verlegt werden, ist es sicherer und einfacher, das Netz zu verlegen.
1. Spezifikation der Abschminktuch-Falten-Maschine:
|
Maschinen-Modell
|
SYM-190/6L (andere spezifiziert zu werden Größe)
|
|
Endprodukte breiteten Größe aus
|
95x (120-210) x2mm
|
|
Faltende Produkt-Größe
|
190x (120-210) x2mm
|
|
Rohstoff-Breite
|
1260mm
|
|
Rohstoff-Durchmesser
|
1200mm
|
|
Rohstoff-Kerndurchmesser
|
76.2mm
|
|
Ausgabeleistung (8 Stunden)
|
2000-3000kg
|
|
Prägungseinheit
|
Stahl zum Gummi
|
|
Rand-Prägung
|
Stahl prägenden zum Stahlrand, unabhängige pneumatische Regelung
|
|
Aufschlitzen der Einheit
|
Pneumatisches Aufschlitzen
|
|
Haupt- Servo-Moter-Energie
|
5.5kw
|
|
Wickeln Sie Frequenz-Leistungsstärke ab
|
1.5kw (2 Einheiten)
|
|
Vakuum-Anlage
|
18,5 Kilowatt-Vakuumpumpe (Taiwan-Wurzelgebläse)
|
|
Druckluftanlage
|
3HP Luftkompressor, min. Druck 5kg/cm2PA (Anbieter durch Benutzer)
|
|
Ansteuersystem
|
Zahnriemen
|
|
Maß
|
5870x2800x2207mm
|
|
Gewicht
|
Ungefähr 5 Tonnen
|
2. Spezifikation der Einfachkanal-Klotz-Säge-Schneidemaschine:
|
Bezeichnung
|
Parameterinhalte
|
|
Die Länge von den keinen schnitt Abschminktuch ab
|
Minimum 500mm
|
|
Die Höhe des Gewebes
|
30~130mm
|
|
Maschinen-Geschwindigkeit
|
20~150cut/min
|
|
Arbeitsgeschwindigkeit
|
20~120cut/min
|
|
Rundes Blatt äußeres diamete
|
Φ610mm
|
|
Schneidene Rundmesserspitzenpapiergeschwindigkeit
|
980R/min
|
|
Endproduktspezifikation
|
70~300mm
|
|
Papierbreite
|
70~110mm
|
|
Schneidlänge
|
70~300mm
|
|
Übrig gebliebene Länge
|
20~65mm
|
|
Energie
|
11KW
|
|
Stromversorgung
|
380V 50Hz
|
|
Luftquelle
|
0.5~0.8MPa
|
|
Maschinen-Größe
|
4600*1700*2500mm
|
|
Gewicht der Maschine
|
2300~2600kg
|
|
Bremse
|
Parametereinstellung (Selbst-/Handbuch)
|
|
Treten, Messer schärfend
|
Parametereinstellung (Auto)
|
|
Pneumatisches schärfendes Messer
|
Parametereinstellung (Selbst-/Handbuch)
|
|
Schlagluft
|
ohne
|
|
Der Gesamtdruckschalter
|
Wert (nicht)
|
|
Menschlich-Computerschnittstelle
|
DELTA
|
|
Frequenzumwandler
|
|
|
Servo-Antrieb
|
DELTA
|
3. Spezifikation der Abschminktuch-Verpackungsmaschine:
1. Verpackende Weise, bei der Verpackung, beim Falten und beim Versiegeln mit Kompaktbauweise, macht es annehmend den Paketblick schön und die Dichtung zog fest.
2. kontrolliert durch stepless Geschwindigkeitsregelung, Touch Screen und PLC, macht die Anzeige auf der Mensch-Maschine-Schnittstelle Wartung einfach.
3. zugetroffen mit Selbst-vereinbarendem Fütterungsförderer, ist es bequem, den Förderer mit der automatischen Fertigungsstraße anzuschließen und spart die Arbeitskosten an das Maximum.
4. Er spart viel Verpackungsmaterial mittels der Fotozellenprüfung, aufspürende Servo und Selbstabschalten des Folienabzugs das ohne Produkt.
5. hohe Automatisierung, hoher Beruf, hohe Leistungsfähigkeit und weniger Problem.
6. Mit weit verpackender Größenstrecke können verschiedene verpackende Größen schnell ausgetauscht werden.
|
Gewebegrößen:
|
L: 150-400mm W: 150-200mm H: 35-150mm
|
|
Verpackende Geschwindigkeit:
|
40-70 Taschen/Minute
|
|
Luftzufuhr:
|
0.5-0.8MPa
|
|
Maschinengewicht:
|
3300kg
|
|
Äußere Maße (LxWxH):
|
5885x3560x1925 (Millimeter)
|
|
Heizkraft:
|
3.6kw
|
|
Leistungsstärke:
|
3.6kw
|
|
Verpackende Größe:
|
≤230x190x100 (Millimeter)
|
|
Arbeitsgeräusche:
|
≤78dB
|
|
Verpackender Film:
|
CPP
|
|
Stromversorgungsart:
|
380V, 50Hz
|
4.Specifications halb automatische zwei Ausgang-der multi Taschen-Verpackungsmaschine:
|
Verpackende Größe
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Verpackende Geschwindigkeit
|
10-20 Tasche/Minute
|
|
Gasdruck
|
0.5mpa-0.8mpa
|
|
Spannung u. Frequenz
|
380V, 50Hz, 3Phase
|
|
Gesamtleistung
|
0.8kw
|
|
Gewicht
|
1000kg
|
|
Gesamtausmasse
|
4900x1650x1280mm
|
|

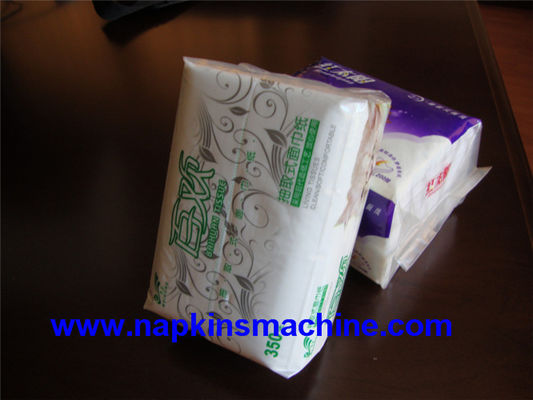

Gewebepapiertüte (eine Reihe/zwei Reihen)
|
Gewebepapiertüte (eine Reihe/zwei Reihen)
|
