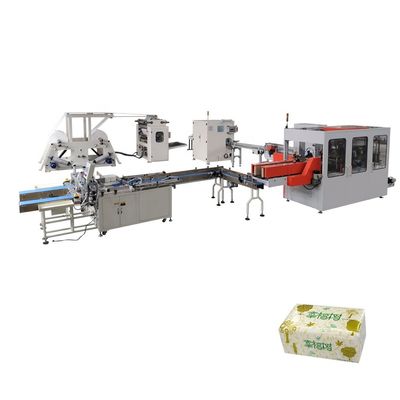

100 zeichnet,/Min Tissue Paper Maker, Abschminktuch-Fertigungsstraße 210mm Größe PLC
Beschreibung
100 zeichnet,/Min Tissue Paper Maker, Abschminktuch-Fertigungsstraße 210mm Größe PLC ist
besteht aus den folgenden DREI Teilen:
1. automatische Hochgeschwindigkeitsabschminktuch-Papier-Falten-Maschine
2. Automatische einbahnige Klotz-Säge-Schneidemaschine
3. automatische Abschminktuch-Papier-Verpackungsmaschine
Es wandelt die riesige Rolle in gefaltetes Abschminktuchpapier um. Die ganze Linie Arbeit glatt und stabiles laufen lassen, die Arbeitskosten sparend. Es ist beste Wahl für das produzierende Abschminktuchpapier.
Spezifikation
|
Ausgebreitete Größe
|
L: 200*W: 100-210mm
|
|
Gefaltete Größe
|
L: 100*W: 100-210mm
|
|
Maximale Breite der riesigen Rolle
|
1470mm für 7lines
|
|
Maximale Durchmesser-ofjumbo Rolle
|
1500mm
|
|
Durchmesser des riesiges Rollenkernes
|
3" (76.2mm)
|
|
Riesiges Rollenspezifikation
|
Kosmetiktuch: 12-18GSM*2ply
|
|
Handtuch: 35-42GSM*1ply
|
|
Maschinen-Geschwindigkeit
|
Kosmetiktuch: 800-100draws/line/min
|
|
Handtuch: 600-800draws/line/min
|
|
Fahren des Modus
|
Zahnriemen
|
|
Programm-Steuerung
|
PLC Siemens
|
|
Dateneinstellung
|
Touch Screen
|
|
Vakuum-Anlage
|
Ein Satz des Wurzelvakuumstoßes
|
Hauptspezifikation
Kosmetiktuch-Papierproduktionsablauf-Flussdiagramm: unrewinding riesige Rolle --Prägungseinheit ---faltende Einheit ----Aufschlitzen (Ausschnitt) ---Zählung ---Ertrag.
1. Riesiges Rollenstände: 2: Wallboardart strcutuer, 20mm Stärke-Stahlplatte
2. Mian-Maschinenstruktur: Wallboardart strcutuer, 50mm Stärke-Stahlplatte
3. Ausgerüstet mit pneumatischer Art breiter Gurt, um Papier zu übermitteln, hat jede riesige Rolle unabhängigen Spanner und Linksrechtsjustierkörper.
4. Pneumatische anhebende riesiges Rolleneinheit, zum der Arbeitsstärke zu verringern.
5. Selbsthalt, wenn Papier bricht, um den Abfall des Papiers zu verringern
6. Schnitthöhe ist von 100-210mm frei justierbar.
5. optionale Einheiten: Prägungseinheit und Prägungseinheit des Randes.
8. Absorbierendes System des Wurzelvakuumstoßes mit starkem Sog, Unterdruck ist stabil.
9. nimmt moderne Siemens PLC-computor Programmsteuerung, Siemens-Frequenzinverter an, um Geschwindigkeit zu justieren,
10. Selbstzählung und Stapel, mit Touch Screen Parameter-Einstellungen vereinbaren
11. Prägungseinheit: Stahl zum Stahl
Elektrische Teile und andere Teile brennen ein
|
NEIN
|
Name
|
Marke
|
Ursprünglicher Platz
|
|
1
|
Motor
|
Siemens
|
China
|
|
2
|
Pneumatische Teile
|
Omron
|
Deutschland
|
|
3
|
Vakuumpumpe
|
Longtech
|
Taiwai
|
|
3
|
Frequenzumsetzer
|
Delta
|
Taiwai
|
Produkt-Beschreibung
Abschminktuch-Maschinen-Papier-Produkt der hohen Qualität, das Maschinerie herstellt
Eigenschaften:
Abschminktuch, das Maschinenfunktionsfluß macht: Die riesigen Rollen, die in die gewünschte Breite aufgeschlitzt worden sind, werden durch die aufschlitzenden Zylinder geschnitten und interfolded dann in interoverlapped rechteckige Abschminktuchblätter.
Diese Maschine nimmt unabhängigen Servomotorantrieb und automatische Schlaufenziehersteuerung automatische Markierungsfunctings an. Es featurse der Hochgeschwindigkeits-, netten Falte und der einfachen Operation.
Stahl des Auftrages 1.Can zu den Gummiprägungsrollen, pneumatisch getrennt.
Gestell 2.Wallboard und laufende Stabilität der Maschine und extrem gut und schnell.
Laden des riesiges Rollen 3.Pneumatic, pneumatisches fahrendes Papier, stepless Geschwindigkeit additionstment und Netzspannungssteuerung.
4.Equipped mit Wurzelart Vakuumpumpe für stabile Ausführung die Maschine.
verschiedene Breite der Produkte 5.Make als Anforderung.
6.Equipped mit der Prägungseinheit des Randes, zum des plise zusammen zu halten.
Maschine 7.The stoppt wenn das gebrochene Papier. Sie vermeidet den Abfall, der durch kein gebrochenes Papier oder Papier verursacht wird.
Netz 8.The kann auf der Maschine durch die zwei Stoßknöpfe verlegt werden, ist es sicherer und einfacher, das Netz zu verlegen.
1. Spezifikation der Abschminktuch-Falten-Maschine:
|
Maschinen-Modell
|
SYM-190/6L (andere spezifiziert zu werden Größe)
|
|
Endprodukte breiteten Größe aus
|
95x (120-210) x2mm
|
|
Faltende Produkt-Größe
|
190x (120-210) x2mm
|
|
Rohstoff-Breite
|
1260mm
|
|
Rohstoff-Durchmesser
|
1200mm
|
|
Rohstoff-Kerndurchmesser
|
76.2mm
|
|
Ausgabeleistung (8 Stunden)
|
2000-3000kg
|
|
Prägungseinheit
|
Stahl zum Gummi
|
|
Rand-Prägung
|
Stahl prägenden zum Stahlrand, unabhängige pneumatische Regelung
|
|
Aufschlitzen der Einheit
|
Pneumatisches Aufschlitzen
|
|
Haupt- Servo-Moter-Energie
|
5.5kw
|
|
Wickeln Sie Frequenz-Leistungsstärke ab
|
1.5kw (2 Einheiten)
|
|
Vakuum-Anlage
|
18,5 Kilowatt-Vakuumpumpe (Taiwan-Wurzelgebläse)
|
|
Druckluftanlage
|
3HP Luftkompressor, min. Druck 5kg/cm2PA (Anbieter durch Benutzer)
|
|
Ansteuersystem
|
Zahnriemen
|
|
Maß
|
5870x2800x2207mm
|
|
Gewicht
|
Ungefähr 5 Tonnen
|
2. Spezifikation der Einfachkanal-Klotz-Säge-Schneidemaschine:
|
Bezeichnung
|
Parameterinhalte
|
|
Die Länge von den keinen schnitt Abschminktuch ab
|
Minimum 500mm
|
|
Die Höhe des Gewebes
|
30~130mm
|
|
Maschinen-Geschwindigkeit
|
20~150cut/min
|
|
Arbeitsgeschwindigkeit
|
20~120cut/min
|
|
Rundes Blatt äußeres diamete
|
Φ610mm
|
|
Schneidene Rundmesserspitzenpapiergeschwindigkeit
|
980R/min
|
|
Endproduktspezifikation
|
70~300mm
|
|
Papierbreite
|
70~110mm
|
|
Schneidlänge
|
70~300mm
|
|
Übrig gebliebene Länge
|
20~65mm
|
|
Energie
|
11KW
|
|
Stromversorgung
|
380V 50Hz
|
|
Luftquelle
|
0.5~0.8MPa
|
|
Maschinen-Größe
|
4600*1700*2500mm
|
|
Gewicht der Maschine
|
2300~2600kg
|
|
Bremse
|
Parametereinstellung (Selbst-/Handbuch)
|
|
Treten, Messer schärfend
|
Parametereinstellung (Auto)
|
|
Pneumatisches schärfendes Messer
|
Parametereinstellung (Selbst-/Handbuch)
|
|
Schlagluft
|
ohne
|
|
Der Gesamtdruckschalter
|
Wert (nicht)
|
|
Menschlich-Computerschnittstelle
|
DELTA
|
|
Frequenzumwandler
|
|
|
Servo-Antrieb
|
DELTA
|
3. Spezifikation der Abschminktuch-Verpackungsmaschine:
1. Verpackende Weise, bei der Verpackung, beim Falten und beim Versiegeln mit Kompaktbauweise, macht es annehmend den Paketblick schön und die Dichtung zog fest.
2. kontrolliert durch stepless Geschwindigkeitsregelung, Touch Screen und PLC, macht die Anzeige auf der Mensch-Maschine-Schnittstelle Wartung einfach.
3. zugetroffen mit Selbst-vereinbarendem Fütterungsförderer, ist es bequem, den Förderer mit der automatischen Fertigungsstraße anzuschließen und spart die Arbeitskosten an das Maximum.
4. Er spart viel Verpackungsmaterial mittels der Fotozellenprüfung, aufspürende Servo und Selbstabschalten des Folienabzugs das ohne Produkt.
5. hohe Automatisierung, hoher Beruf, hohe Leistungsfähigkeit und weniger Problem.
6. Mit weit verpackender Größenstrecke können verschiedene verpackende Größen schnell ausgetauscht werden.
|
Gewebegrößen:
|
L: 150-400mm W: 150-200mm H: 35-150mm
|
|
Verpackende Geschwindigkeit:
|
40-70 Taschen/Minute
|
|
Luftzufuhr:
|
0.5-0.8MPa
|
|
Maschinengewicht:
|
3300kg
|
|
Äußere Maße (LxWxH):
|
5885x3560x1925 (Millimeter)
|
|
Heizkraft:
|
3.6kw
|
|
Leistungsstärke:
|
3.6kw
|
|
Verpackende Größe:
|
≤230x190x100 (Millimeter)
|
|
Arbeitsgeräusche:
|
≤78dB
|
|
Verpackender Film:
|
CPP
|
|
Stromversorgungsart:
|
380V, 50Hz
|
4.Specifications halb automatische zwei Ausgang-der multi Taschen-Verpackungsmaschine:
|
Verpackende Größe
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Verpackende Geschwindigkeit
|
10-20 Tasche/Minute
|
|
Gasdruck
|
0.5mpa-0.8mpa
|
|
Spannung u. Frequenz
|
380V, 50Hz, 3Phase
|
|
Gesamtleistung
|
0.8kw
|
|
Gewicht
|
1000kg
|
|
Gesamtausmasse
|
4900x1650x1280mm
|
|
Gewebepapiertüte (eine Reihe/zwei Reihen)
|
Gewebepapiertüte (eine Reihe/zwei Reihen)
|
