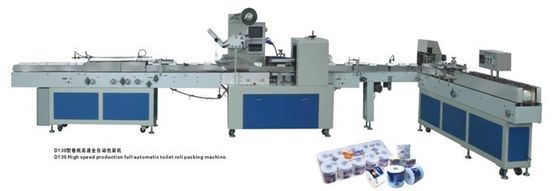

Vollautomatische Toiletten-Rollenverpackungsmaschine mit PLC und Touch Screen
Beschreibung
Zwei Seiten, die Toilettenpapier-Rollenverpackungsmaschine mit 80-120 Rollen/Minute versiegeln, wird benutzt, um einzelne Rollentoilettengeweberolle zu verpacken. Die Maschine ist voll und mit PLC und Touch Screen automatisch.
Spezifikation
|
Anwendungsbereich
|
Toilettenpapierrolle
|
|
Einstechbewegungs-Weise
|
Volles automatisches
|
|
Bemessungsgeschwindigkeit
|
30~150 Rollen/Min.
|
30~180 Rollen/Min.
|
30~200 Rollen/Min.
|
|
Produktions-Geschwindigkeit
|
30~120 Rollen/Min.
|
30~150rolls/min.
|
30~180rolls/min.
|
|
Durchschnittliche Zeit für Spezifikations-Umwandlung
|
≤ 5min.
|
|
Ändern Sie den verpackenden Film
|
≤ 1min.
|
|
Durchmesser der Toilettenpapier-Rolle
|
Φ85 – 120mm (besonders angefertigt)
|
|
Länge der Toilettenpapier-Rolle
|
L80 – L115mm (besonders angefertigt)
|
|
Papierrollendurchmesser-Toleranz
|
±5mm
|
|
Papierrollenlängen-Toleranz
|
±3mm
|
|
Druck des Entwurfs-Positions-Fehlerbereichs
|
Verpackungsmaschine direction±3mm
|
|
Maschinen-Maß (L×W×H)
|
4000×800×1480mm (hängen Sie von der Konfiguration) ab
|
|
Verpackungsfolie-Rollenhalter
|
Einzeln
|
Einzeln
|
Doppeltes
|
|
Maschinen-Gewicht
|
1000kg~1500 (hängen Sie von der Konfiguration) ab
|
|
Film-Materialien
|
BOPP. SPP. CPP
|
|
Dicke
|
0,015 – 0.03mm
|
|
Max Film Reel Diameter
|
≤Φ380mm
|
|
Kern-Spulen-Durchmesser
|
Φ70 – 76mm
|
|
Max Film Reel Width
|
≤Φ430mm
|
|
Zusammengedrücktes AirConsumption
|
150 l/min.
|
|
Druckluftanlage-Druck
|
MPA 6
|
|
Stromversorgung
|
380V / 50HZ
|
|
Gesamtleistung
|
3~4KW (hängen Sie von der Konfiguration) ab
|
|
Spannungs-Veränderung
|
±10%
|
|
Input-/Outputinput (VDC)
|
24VDC
|
|
Input-/Outputertrag (VDC)
|
24VDC
|
|
Hauptbewegungs-Steuerkomponente
Konfigurations-Standards
|
TECO, DELTA, OMRON, WEINWIEW und INLÄNDISCHE BERÜHMTE MARKE HDNEST,
HRB, TR PLANEARY, HUYU, VTV, etc. (besonders angefertigt)
|
|
Maschinen-Farbe und Handwerk
|
Silbernes Metall, Lackierung
|
Hauptfunktionen
1. Annahme der verpackenden Weise durch die Verpackung, das Falten und das Versiegeln mit Kompaktbauweise,
es macht den Paketblick schön und die Dichtung zog fest.
2. kontrolliert durch stepless Geschwindigkeitsregelung, Touch Screen und PLC, die Anzeige auf
Mensch-Maschine-Schnittstelle macht Wartung einfach.
3. zugetroffen mit Selbst-vereinbarendem Fütterungsförderer, ist es bequem, anzuschließen
Förderer mit der automatischen Fertigungsstraße, die Arbeitskosten zum Maximum sparend.
4. Er spart viel Verpackungsmaterial mittels der Fotozelle, die überprüft, das aufspürende Servo,
und Selbstabschalten des Folienabzugs ohne Produkt.
5. hohe Automatisierung, hoher Beruf, hohe Leistungsfähigkeit und weniger Problem.
6. Mit weit verpackender Größenstrecke können verschiedene verpackende Größen schnell ausgetauscht werden.
7. Der einfache Riss wird durch pneumatisches und Rolle Weisen schneiden gemacht. Er wird mit stepless angewendet
Geschwindigkeitsmotor und Servomotor als das Kontrollsystem.
Elektrische Teile brennen ein
|
Nein
|
Teilname
|
Marke
|
Anmerkungen
|
|
1
|
Hauptbedienfeld
|
Soontrue
|
|
|
2
|
Inverter
|
Panasonic
|
1.5kw
|
|
3
|
Inverter
|
Panasonic
|
0.4kw
|
|
4
|
Festes Relais
|
Shanghai Chaocheng
|
|
|
5
|
Netzschalter
|
FUJI
|
30A
|
|
6
|
Fotozelle
|
SUNX
|
|
|
7
|
Touch Screen
|
HIGHTECH
|
|
|
8
|
Temp. Prüfer
|
OMRON
|
|
|
9
|
Motor
|
VTV
|
|
|
10
|
Lager
|
NSK
|
|

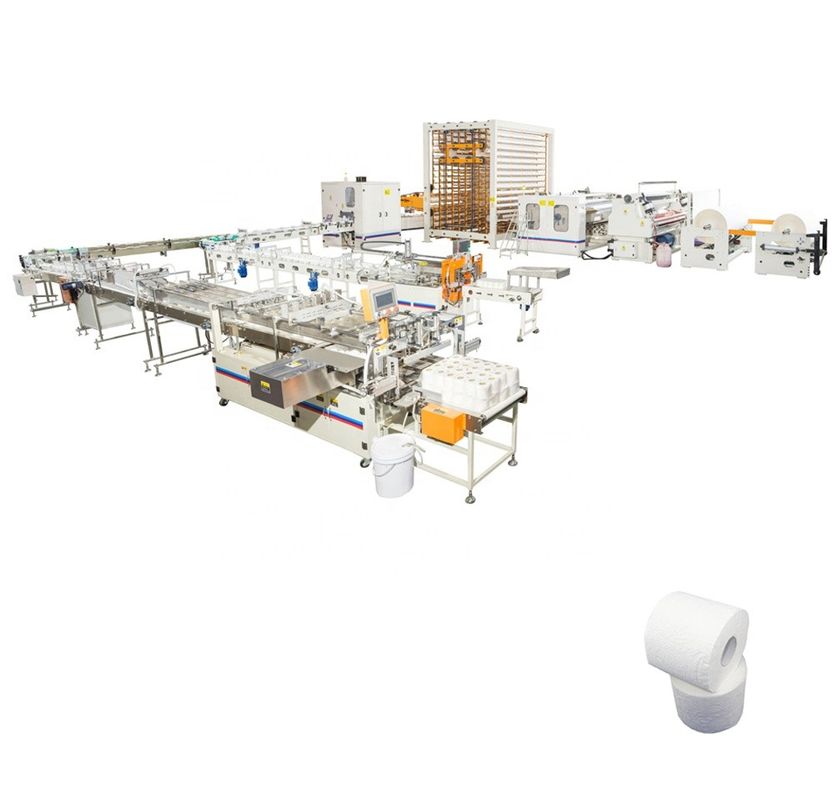

Fabrik-Verkaufs-niedriger Preis-Seidenpapier-Fertigungsstraße-Toilettenpapier, das Maschine für Verkauf herstellt
Eigenschaften:

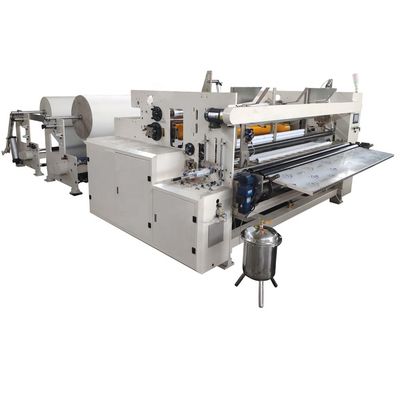

Automatisches Hochgeschwindigkeitstoilettenpapier Maxi Roll Rewinding Machine ist für Toilettenpapierrolle/die Maxi Rollenverarbeitung.
Maschine haben Fütterungseinheit des Kernes, kann beide mit und ohne Kern tun. Rohstoff von der riesigen Rolle nach der vollen Prägung oder Randprägung, dann Perforierung, Endenausschnitt und den Endstückkleber sprühen, ein Klotz zu werden. Dann kann es Funktion mit der Schneidemaschine und Verpackungsmaschine, die Endprodukte werden. Die Maschine wird durch PLC, Leute laufen lassen es durch Touch Screen gesteuert, der ganze Prozess ist automatisch, einfach zu benützen, die Mannkosten zu senken. Und unsere Maschine kann nach Ansicht der Kunden Anforderungen speziell-gemacht.
|
Modell
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Riesiges Rollenmax. Breite
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Max. riesiges Rollendurchmesser
|
2-3 Stände (pls spezifizieren, wann Auftrag)
Papiergrammgewicht 13-16 g/m2
|
|
Riesiges Rollenstellungen
|
Standardφ3“ (76.2mm) (andere Größen spezifizierten)
|
|
Dateneinstellung
|
HMI
|
|
Programmsteuerung
|
PLC, Touch Screen
|
|
Lassen Sie Geschwindigkeit laufen
|
0-230m/min 15000-25000 rolls/8hours
|
|
Äußerer Durchmesser des fertigen Klotzes.
|
φ90-140mm
|
|
Innerer Durchmesser des fertigen Klotzes.
|
φ38-76mm
|
|
Perforierungs-Abstand
|
100-150mm
|
|
Mechanisches Fahren
|
Fahren durch Stepless-Getriebe
|
|
Luft - System
|
3HP Luftkompressor, Min. des Drucks 5kg/cm2pa (stellen Sie vom Benutzer) zur Verfügung
|
|
Hauptfahren
|
Frequenzumsetzungsgeschwindigkeit vorgeschriebenes 7.5-15KW 380V, 50HZ
|
|
Prägungseinheit
|
Stahl zum Gummi
|
|
Maße
|
6x3x1.7 (Höhe der Breite x der Länge x); (M)
|
|
Gewicht
|
3T-4T (hängt vom Modell ab, das Sie haben)
|
|
Wahlen:
|
|
|
Prägungs-Rolle
|
Flacher, einzelner Satz, doppelte Sätze kann bestellt werden
|
|
Farbdruck-Einheit
|
1-2 können Farben Auftrag sein
|
|
Laminierungs-Einheit
|
Kann bestellt werden
|
|
Rand-Prägungslinie
|
Stahl zum Stahl funktionieren durch pneumatisches
|
Deco-Farblaminierungs-Teile:
