Full Auto-Kasten, der Abschminktuch-Fertigungsstraße mit Schneidemaschine zeichnet
Beschreibung

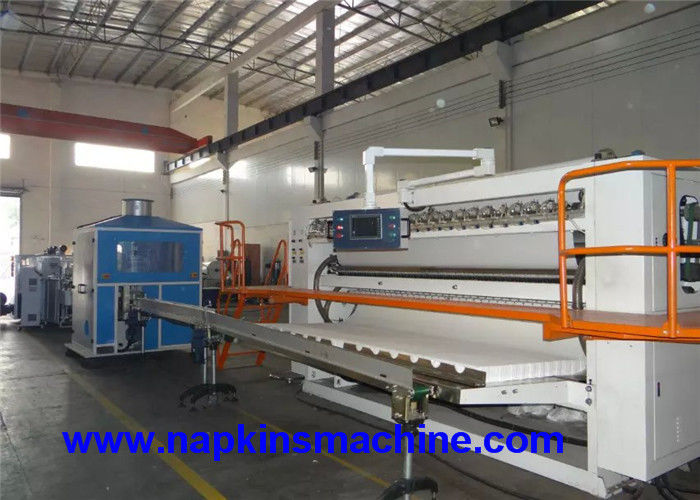

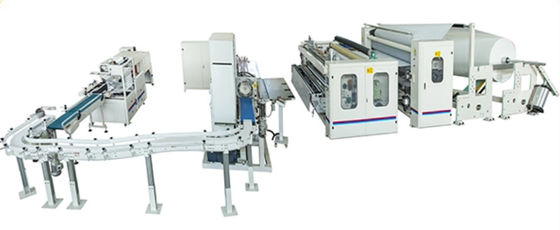

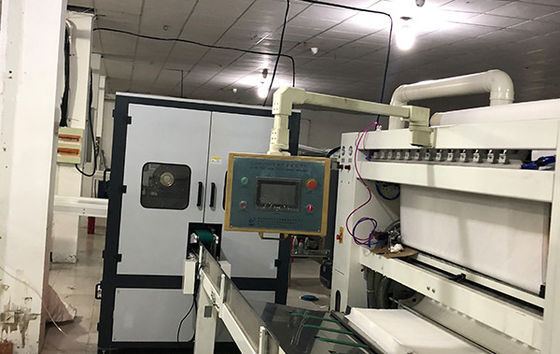

Abschminktuch-Maschinen-komplette Fertigungsstraße Siemens-Marke PLC wird aus einem Satz verfasst voll-automatische Abschminktuchmaschine der Kastenzeichnung, eine eingestellt Abschminktuchschneidemaschine, eine Dichtungsmaschine des Satzes Voll-automatische Pappund Gurt übermitteln.
Es erfasst Prägung, das Falten und zählt, Match mit Hochgeschwindigkeitsschneidemaschine, übermittelt, automatischer eingepackter und automatischer versiegelnder Kasten in einem Körper. Diese Ausrüstung nehmen PLC, Frequenzsteuerung an und rüsten sich mit Notenart Multibildmann- und -computerschnittstellenoperationssystem aus. Nehmen Sie den Synchronisierungsgurt an, der, die Geschwindigkeitänderungsmaschine fährt, die für komplette Maschine fährt, die die Maschine kann passend für verschiedene Art der Anforderung des Rohstoffs und die Qualität und die Leistungsfähigkeit zu verbessern herstellen.
Spezifikation
Abschminktuchfaltenmaschine
|
Endproduktgröße
|
(17-220) ×210mm (Breite ist justierbar) (andere Größen können gekennzeichnet werden)
|
|
Riesiges Rollengröße (Millimeter)
|
Maximale Breite 420-2100mm 12~18g/m2×2 (Falte) Riesiges Rollendurchmesser ≤1200mm
|
|
Innerer Durchmesser des riesiges Rollenkernes
|
76.2mm (andere Größen können gekennzeichnet werden)
|
|
Maschinengeschwindigkeit
|
800-1000draws/min (eingestellt gemäß wievieler Linien)
|
|
Prägungseinheit
|
Stahl zur Gummirolle, Stahl zur Stahlprägung, Stahl zur Filzrolle, Stahl zur Papierrolle.
|
|
Prägung hinunter Rolle
|
Geglaubte Rolle, Papierrolle, Gummirolle, Stahlrolle
|
|
Rollende Seitenprägung
|
Stahl zur Stahl-, unabhängigen Anpassung
|
|
Aufschlitzen des Systems
|
Pneumatischer Moduspunktausschnitt
|
|
Vakuum-Anlage
|
7.5-30KW
|
|
Druckluftanlage
|
3Pa Luftkompressor, minimales Druck 5kg/cm2 PA (Kunde sollte selbst sich vorbereiten)
|
|
Maschinenenergie
|
10-40kw, (380V, 50Hz)
|
|
Gesamtgröße
|
L×W×H =7× (1.2~2.8) ×1.8m
|
|
Gewicht der Maschine
|
2~4T
|
|
Ausgesuchte Einzelteile (sollten separat bestellt werden)
|
|
Prägungseinheit
|
Stahl zur Gummirolle, Stahl zur Stahlrolle, Stahl zur Filzrolle, Stahl zur Papierrolle;
|
|
Prägung hinunter Rolle
|
Geglaubte Rolle, Papierrolle, Gummirolle, Stahlrolle
|
|
Aufschlitzen des Systems
|
Pneumatischer Punktausschnitt, voller Ausschnitt
|
|
Rollende Seitenprägung
|
Stahl zur Stahl-, unabhängigen Anpassung
|
Abschminktuchklotz sah Schneidemaschine
|
Modell
|
CS-DH150A
|
|
Schnitt des Maßes L×W×H
|
L=90-250, W=60-150, H=60-150
|
|
Maximale Fütterungsspulenlänge
|
1800mm
|
|
Ansteuersystem
|
Zufuhrband des Servomotorantriebs
|
|
Schnitt des Systems
|
Drehende Rundmesserbewegung und ununterbrochenes Gewebe vorwärts
Bewegung
|
|
Bemessungsgeschwindigkeit
|
150 Schnitte/Minute, zwei Stapel pro Schnitt
|
|
Produktionsgeschwindigkeit
|
0-120 Schnitte/Minute, zwei Stapel pro Schnitt (Länge = 100mm)
|
|
Reiben
|
Das pneumatische Reiben, Parameter kann auf das Bedienfeld eingestellt werden
|
|
Reiben der Fütterung
|
Automatisches Fütterungsc$reiben für Rundmesser
|
|
Messerholdingarm-Höhenverstellung
|
Manuell
|
|
Staub entfernen System
|
Saugventilator für Staub und Abbau des Reibens mit zwei Seiten hören
Rad
|
|
Kühlsystem
|
stabile Druckluft, die für das Abkühlen durchbrennt
|
|
Schneidlängeanpassung
|
Auf Bedienfeld Toleranz ±1mm
|
|
Schnitt der vertikalen Toleranz
|
vertikale Toleranz ±1mm
|
|
Energie
|
12.5W
|
|
Miniluftdruckanforderung
|
6Mpa
|
|
Gasverbrauch
|
500L/shift
|
|
Fahren
|
Schutzhaube für die Hauptantriebseinheit
|
|
Schutz
|
Einzelner Motorantrieb, Servomotor, Zahnriemen, flacher Gurt
|
Verpackmaschine des Plastikfilmes des Abschminktuchs
|
Modell
|
RB-60
|
|
Verpackende Spezifikationslänge (Millimeter)
|
100-230
|
|
Breite (Millimeter)
|
100-150
|
|
Höhe (Millimeter)
|
30-100
|
|
Verpackende Geschwindigkeit (Umschlag/Minute)
|
25-60 Satz/Minute
|
|
Gesamtleistung (Kilowatt)
|
6,83
|
|
Gesamtgewicht (Kilogramm)
|
3440
|
|
Entwurfsmaße (L×W×H) (Millimeter)
|
3885*3200*1900
|
|
Heizkraft (Kilowatt)
|
3,35
|
|
Leistungsstärke (Kilowatt)
|
3,48
|
|
Max. verpackende Maße (Millimeter)
|
200*120*100
|
|
Geräusche
|
78DB
|
|
Verpackungsmaterial
|
Doppelseitige heißsiegelnde Membran wie CPP, PET, OPP/CPP,
PT/PE, KOP/CP, etc.
|
|
Stromversorgung
|
380V 50HZ
|
Hauptspezifikation
Kosmetiktuch-Papierproduktionsablauf-Flussdiagramm: unrewinding riesige Rolle --Prägungseinheit ---faltende Einheit ----Aufschlitzen (Ausschnitt) ---Zählung ---Ertrag.
1. Riesiges Rollenstände: 2: Wallboardart strcutuer, 20mm Stärke-Stahlplatte
2. Mian-Maschinenstruktur: Wallboardart strcutuer, 50mm Stärke-Stahlplatte
3. Ausgerüstet mit pneumatischer Art breiter Gurt, um Papier zu übermitteln, hat jede riesige Rolle unabhängigen Spanner und Linksrechtsjustierkörper.
4. Pneumatische anhebende riesiges Rolleneinheit, zum der Arbeitsstärke zu verringern.
5. Selbsthalt, wenn Papier bricht, um den Abfall des Papiers zu verringern
6. Schnitthöhe ist von 100-210mm frei justierbar.
5. optionale Einheiten: Prägungseinheit und Prägungseinheit des Randes.
8. Absorbierendes System des Wurzelvakuumstoßes mit starkem Sog, Unterdruck ist stabil.
9. nimmt moderne Siemens PLC-computor Programmsteuerung, Siemens-Frequenzinverter an, um Geschwindigkeit zu justieren,
10. Selbstzählung und Stapel, mit Touch Screen Parameter-Einstellungen vereinbaren
11. Prägungseinheit: Stahl zum Stahl
Elektrische Teile und andere Teile brennen ein
|
NEIN
|
Name
|
Marke
|
Ursprünglicher Platz
|
|
1
|
Motor
|
Siemens
|
China
|
|
2
|
Pneumatische Teile
|
Omron
|
Deutschland
|
|
3
|
Vakuumpumpe
|
Longtech
|
Taiwai
|
|
3
|
Frequenzumsetzer
|
Delta
|
Taiwai
|
Produkt-Beschreibung
Abschminktuch-Maschinen-Papier-Produkt der hohen Qualität, das Maschinerie herstellt
Eigenschaften:
Abschminktuch, das Maschinenfunktionsfluß macht: Die riesigen Rollen, die in die gewünschte Breite aufgeschlitzt worden sind, werden durch die aufschlitzenden Zylinder geschnitten und interfolded dann in interoverlapped rechteckige Abschminktuchblätter.
Diese Maschine nimmt unabhängigen Servomotorantrieb und automatische Schlaufenziehersteuerung automatische Markierungsfunctings an. Es featurse der Hochgeschwindigkeits-, netten Falte und der einfachen Operation.
Stahl des Auftrages 1.Can zu den Gummiprägungsrollen, pneumatisch getrennt.
Gestell 2.Wallboard und laufende Stabilität der Maschine und extrem gut und schnell.
Laden des riesiges Rollen 3.Pneumatic, pneumatisches fahrendes Papier, stepless Geschwindigkeit additionstment und Netzspannungssteuerung.
4.Equipped mit Wurzelart Vakuumpumpe für stabile Ausführung die Maschine.
verschiedene Breite der Produkte 5.Make als Anforderung.
6.Equipped mit der Prägungseinheit des Randes, zum des plise zusammen zu halten.
Maschine 7.The stoppt wenn das gebrochene Papier. Sie vermeidet den Abfall, der durch kein gebrochenes Papier oder Papier verursacht wird.
Netz 8.The kann auf der Maschine durch die zwei Stoßknöpfe verlegt werden, ist es sicherer und einfacher, das Netz zu verlegen.
1. Spezifikation der Abschminktuch-Falten-Maschine:
|
Maschinen-Modell
|
SYM-190/6L (andere spezifiziert zu werden Größe)
|
|
Endprodukte breiteten Größe aus
|
95x (120-210) x2mm
|
|
Faltende Produkt-Größe
|
190x (120-210) x2mm
|
|
Rohstoff-Breite
|
1260mm
|
|
Rohstoff-Durchmesser
|
1200mm
|
|
Rohstoff-Kerndurchmesser
|
76.2mm
|
|
Ausgabeleistung (8 Stunden)
|
2000-3000kg
|
|
Prägungseinheit
|
Stahl zum Gummi
|
|
Rand-Prägung
|
Stahl prägenden zum Stahlrand, unabhängige pneumatische Regelung
|
|
Aufschlitzen der Einheit
|
Pneumatisches Aufschlitzen
|
|
Haupt- Servo-Moter-Energie
|
5.5kw
|
|
Wickeln Sie Frequenz-Leistungsstärke ab
|
1.5kw (2 Einheiten)
|
|
Vakuum-Anlage
|
18,5 Kilowatt-Vakuumpumpe (Taiwan-Wurzelgebläse)
|
|
Druckluftanlage
|
3HP Luftkompressor, min. Druck 5kg/cm2PA (Anbieter durch Benutzer)
|
|
Ansteuersystem
|
Zahnriemen
|
|
Maß
|
5870x2800x2207mm
|
|
Gewicht
|
Ungefähr 5 Tonnen
|
2. Spezifikation der Einfachkanal-Klotz-Säge-Schneidemaschine:
|
Bezeichnung
|
Parameterinhalte
|
|
Die Länge von den keinen schnitt Abschminktuch ab
|
Minimum 500mm
|
|
Die Höhe des Gewebes
|
30~130mm
|
|
Maschinen-Geschwindigkeit
|
20~150cut/min
|
|
Arbeitsgeschwindigkeit
|
20~120cut/min
|
|
Rundes Blatt äußeres diamete
|
Φ610mm
|
|
Schneidene Rundmesserspitzenpapiergeschwindigkeit
|
980R/min
|
|
Endproduktspezifikation
|
70~300mm
|
|
Papierbreite
|
70~110mm
|
|
Schneidlänge
|
70~300mm
|
|
Übrig gebliebene Länge
|
20~65mm
|
|
Energie
|
11KW
|
|
Stromversorgung
|
380V 50Hz
|
|
Luftquelle
|
0.5~0.8MPa
|
|
Maschinen-Größe
|
4600*1700*2500mm
|
|
Gewicht der Maschine
|
2300~2600kg
|
|
Bremse
|
Parametereinstellung (Selbst-/Handbuch)
|
|
Treten, Messer schärfend
|
Parametereinstellung (Auto)
|
|
Pneumatisches schärfendes Messer
|
Parametereinstellung (Selbst-/Handbuch)
|
|
Schlagluft
|
ohne
|
|
Der Gesamtdruckschalter
|
Wert (nicht)
|
|
Menschlich-Computerschnittstelle
|
DELTA
|
|
Frequenzumwandler
|
|
|
Servo-Antrieb
|
DELTA
|
3. Spezifikation der Abschminktuch-Verpackungsmaschine:
1. Verpackende Weise, bei der Verpackung, beim Falten und beim Versiegeln mit Kompaktbauweise, macht es annehmend den Paketblick schön und die Dichtung zog fest.
2. kontrolliert durch stepless Geschwindigkeitsregelung, Touch Screen und PLC, macht die Anzeige auf der Mensch-Maschine-Schnittstelle Wartung einfach.
3. zugetroffen mit Selbst-vereinbarendem Fütterungsförderer, ist es bequem, den Förderer mit der automatischen Fertigungsstraße anzuschließen und spart die Arbeitskosten an das Maximum.
4. Er spart viel Verpackungsmaterial mittels der Fotozellenprüfung, aufspürende Servo und Selbstabschalten des Folienabzugs das ohne Produkt.
5. hohe Automatisierung, hoher Beruf, hohe Leistungsfähigkeit und weniger Problem.
6. Mit weit verpackender Größenstrecke können verschiedene verpackende Größen schnell ausgetauscht werden.
|
Gewebegrößen:
|
L: 150-400mm W: 150-200mm H: 35-150mm
|
|
Verpackende Geschwindigkeit:
|
40-70 Taschen/Minute
|
|
Luftzufuhr:
|
0.5-0.8MPa
|
|
Maschinengewicht:
|
3300kg
|
|
Äußere Maße (LxWxH):
|
5885x3560x1925 (Millimeter)
|
|
Heizkraft:
|
3.6kw
|
|
Leistungsstärke:
|
3.6kw
|
|
Verpackende Größe:
|
≤230x190x100 (Millimeter)
|
|
Arbeitsgeräusche:
|
≤78dB
|
|
Verpackender Film:
|
CPP
|
|
Stromversorgungsart:
|
380V, 50Hz
|
4.Specifications halb automatische zwei Ausgang-der multi Taschen-Verpackungsmaschine:
|
Verpackende Größe
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Verpackende Geschwindigkeit
|
10-20 Tasche/Minute
|
|
Gasdruck
|
0.5mpa-0.8mpa
|
|
Spannung u. Frequenz
|
380V, 50Hz, 3Phase
|
|
Gesamtleistung
|
0.8kw
|
|
Gewicht
|
1000kg
|
|
Gesamtausmasse
|
4900x1650x1280mm
|
|
Gewebepapiertüte (eine Reihe/zwei Reihen)
|
Gewebepapiertüte (eine Reihe/zwei Reihen)
|
